Machines voor het boren van metalen met een hoge stijfheid, voor het frezen van metalen met een hoge stijfheid

CNC-machine voor het boren van metaal, voor het frezen van metaal

Min. Bestelhoeveelheid: 1 set/sets
Voorzieningscapaciteit: 300 sets per maand
Haven: Qingdao
Betalingsvoorwaarden: T/T
Voorwaarde: nieuw
Oorsprong: Shandong, China (vastland)
Merknaam: GNG
CNC of niet: CNC
Certificering: CE
Garantie: 1 jaar
Na-verkoopservice verleend: geen dienstverlening in het buitenland
Levering: 30-45 dagen

Specificaties

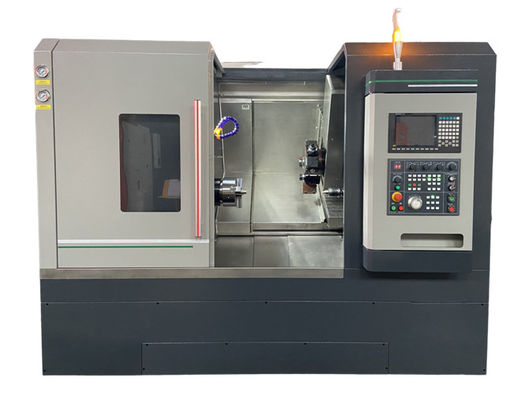

Parameters van de CNC-650TC-draaifreesmachine

Technische parameters			Standaardconfiguratie
project	naam	Parameter	Naam van het accessoire	Oorsprong	Brandnaam	Opmerkingen
bed frame	Bed, basis van hoogwaardig gietijzer in één, 30°kantelbed		numeriek besturingssysteem	Japan
Verwerkingsbereik	Maximale draaidiameter van het bed	600 mm	Spindelbediende	Japan
	Maximale bewerkingsdiameter van de schijf	320 mm	Servo van de voedingsas	Japan
	Maximale bewerkingsdiameter van de weerstandsplaat	320 mm	Servo van de toren	Gemeenschappelijke onderneming
	Maximale verwerkingslengte van de balkenbestand	480 mm	met een vermogen van niet meer dan 10 kW	Zuid-Korea	JIANCHUN
	Maximale balk door de diameter van het gat	F51	schroeflagers	Japan	NACHI
			lijnleidingsrol	Zuid-Korea	YINTAI
slagvoeding	Maximale verplaatsing op de X-as	220 mm	spiraalschroef	Zuid-Korea	FANUC 0I-TF	5 zakken
	Maximale verplaatsing in de Z-as	520 mm	Servo-turret	Zuid-Korea	FANUC
	X/Z-as snelle bewegings snelheid	30 minuten.	holle hydraulische chuck	Zuid-Korea	FANUC
	X/Z schroefdiameter/pitch	X:4010 Z:32/10	Hydraulisch systeem	Gemeenschappelijke onderneming	TAIDA/HUICHUAN
	X/Z lineaire gidsbreedte	45 mm	automatisch smeersysteem	Gemeenschappelijke onderneming	YUPU
	Servomotor op de X-as	β12(met rem )	Koelwaterpomp	Gemeenschappelijke onderneming	WANQIAN
	Servomotor met Z-as	β12	Elektrische onderdelen	Frankrijk
	Servomotor voor torens	3N.M.
	Motor met aandrijfkoppel	β12
PrecisiteitOGE O	X- en Z-aspositiegewogenheid	± 0,003 mm
	X- en Z-as herhaalbaarheid	± 0,003 mm
Tailstock	Specificatie van de staartmantel	Mohs# 5
	Reizen met staartstok	25 tot en met 525	Willekeurig bestand
	Cocktaildrukbereik	5 ~ 25pa	Fabriekscertificaat * 1 exemplaar System Operating Instructions * 1 exemplaar System Programming Manual * 1 exemplaar
	Bewegingsmodus van het staartbestand	Programmeerbare hydraulische beweging
Spindel	Spindel neus type	A2-8
	Spindel door de diameter van het gat	Φ101
	Maximale spindelomzet	4500 tpm
	Vermogen van de servomotor	11 kW

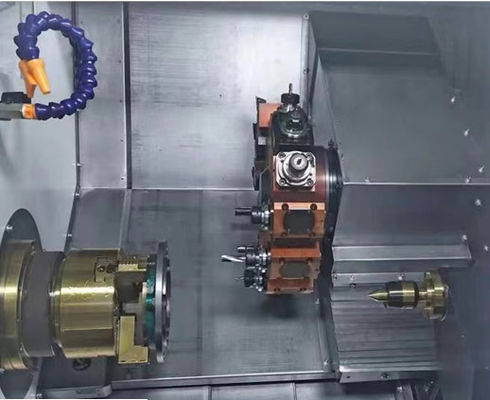

Gereedschap	Servo-turret	BMT55/12T
	Grootte van het snijkopje	330
	Handvatselspecificaties	25*25
	Saai bar.	F32
	0 graden zijfreeskop (1)	ER32/3000Draai.
	90 graden zijfreeskop (1)	ER32/3000Draai.
andere	Totale capaciteit	26 kW
	nettogewicht van het werktuig	Over.4000 kg
	Machina grootte (lengte * breedte * hoogte)	2800*1700*2000

Er kunnen fouten zijn tussen deze productbeschrijving, gegevens en de realiteit, indien er wijzigingen zijn, zullen ze apart worden gemeld!

kenmerken van het product
Hoge stijfheid, zwaar snijden, hoge stabiliteit: gebruik van een integraal gietbed met een helling van 30° en een dikker versterkt ontwerp,om de vervorming en thermische vervorming tot een minimum te beperken.
Hoge precisie en hoge dynamische respons: aan de voor- en achterkant worden hoge precisie kogellagers gebruikt, zodat de spindel een hoge stijfheid en een hoge rotatie-nauwkeurigheid van de spindel kan verkrijgen.De spindle servo-eenheid heeft een hoge precisie en handig onderhoud.
Hoog rendement: maximale spindel snelheid 4500 t/min, snelle beweging tot 30 m/min. Door de configuratie van Fanaco CNC-systeem wordt de interpolatie van de X-C-asverbinding gerealiseerd,en de virtuele Y-as functie wordt gerealiseerd.
